Правила №110 ЕЭК ООН

Правила ЕЭК ООН № 110. Сертификация транспортных средств, использующих сжатый природный газ (СПГ). Организуем испытания и подготовим документы для подтверждения соответствия транспортных средств и специального оборудования требованиям Правил ЕЭК ООН № 110

7

лет на рынке сертификаций

70

городов с нашими представительствами

95+

общая численность специалистов

Главная / База знаний / Правила ЕЭК ООН / Правила №110

Общие положения документа

Документ устанавливает единообразные предписания, касающиеся сертификации компонентов и систем газобаллонного оборудования, а также самих транспортных средств, работающих на компримированном (КПГ) или сжиженном (СПГ) природном газе

Важно: действие Правил ЕЭК ООН № 110 не распространяется на системы сжиженного нефтяного газа (пропан-бутан). Для них существует отдельный документ — Правила ЕЭК ООН № 67.

обеспечить свободное обращение продукции на международных рынках

гарантировать надёжность и совместимость компонентов оборудования

унифицировать стандарты безопасности для производителей и сертификационных органов стран — участниц Соглашения

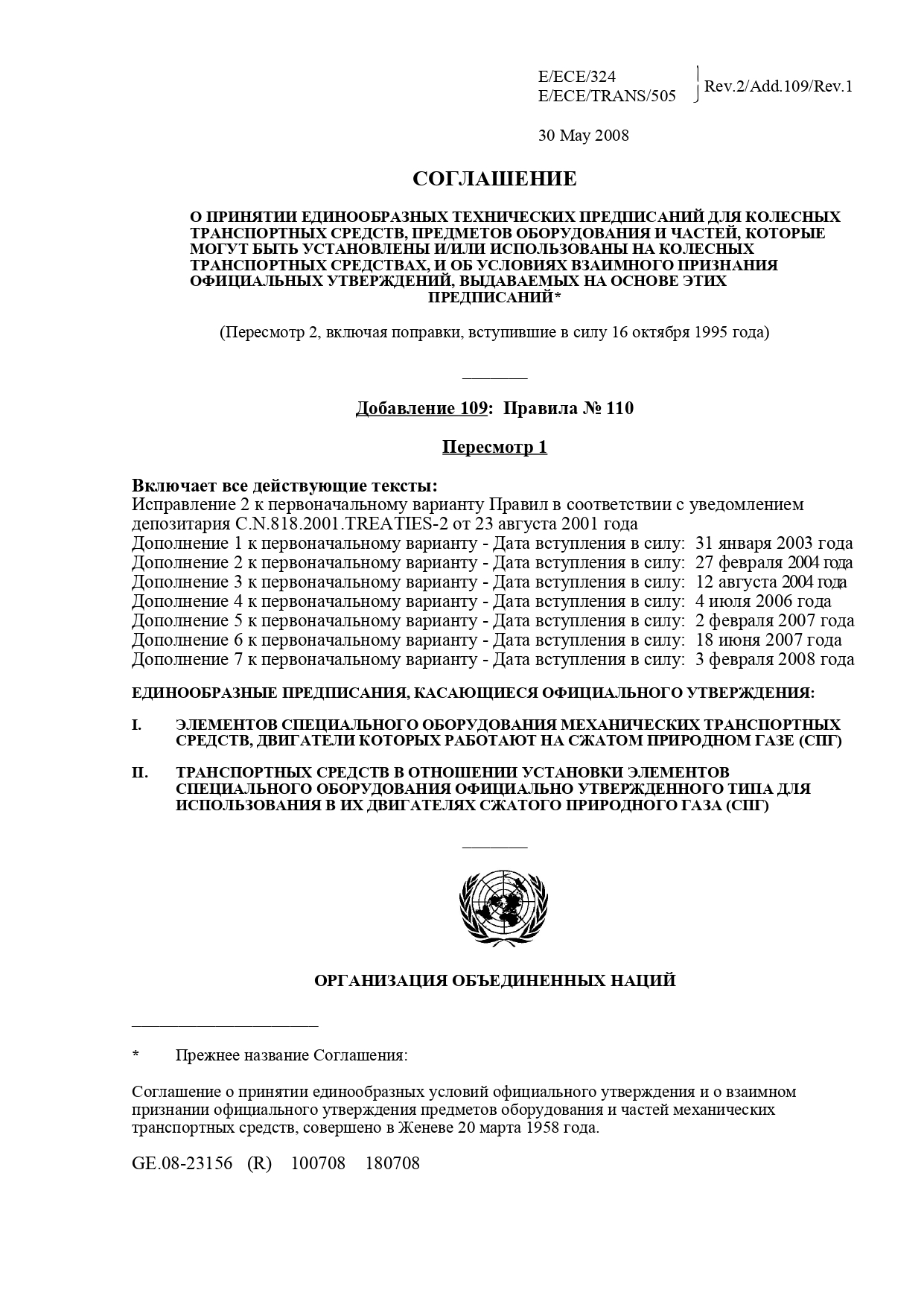

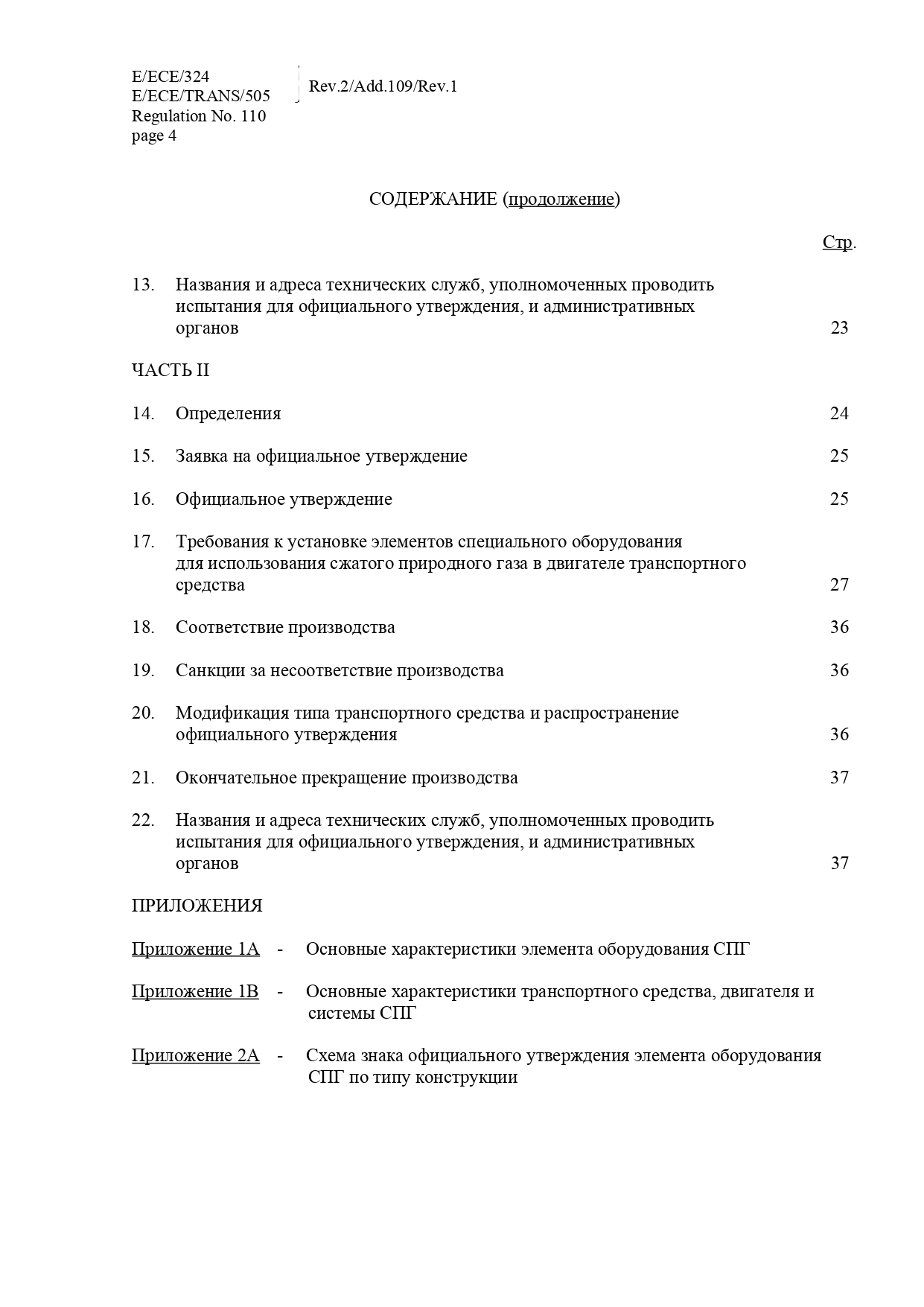

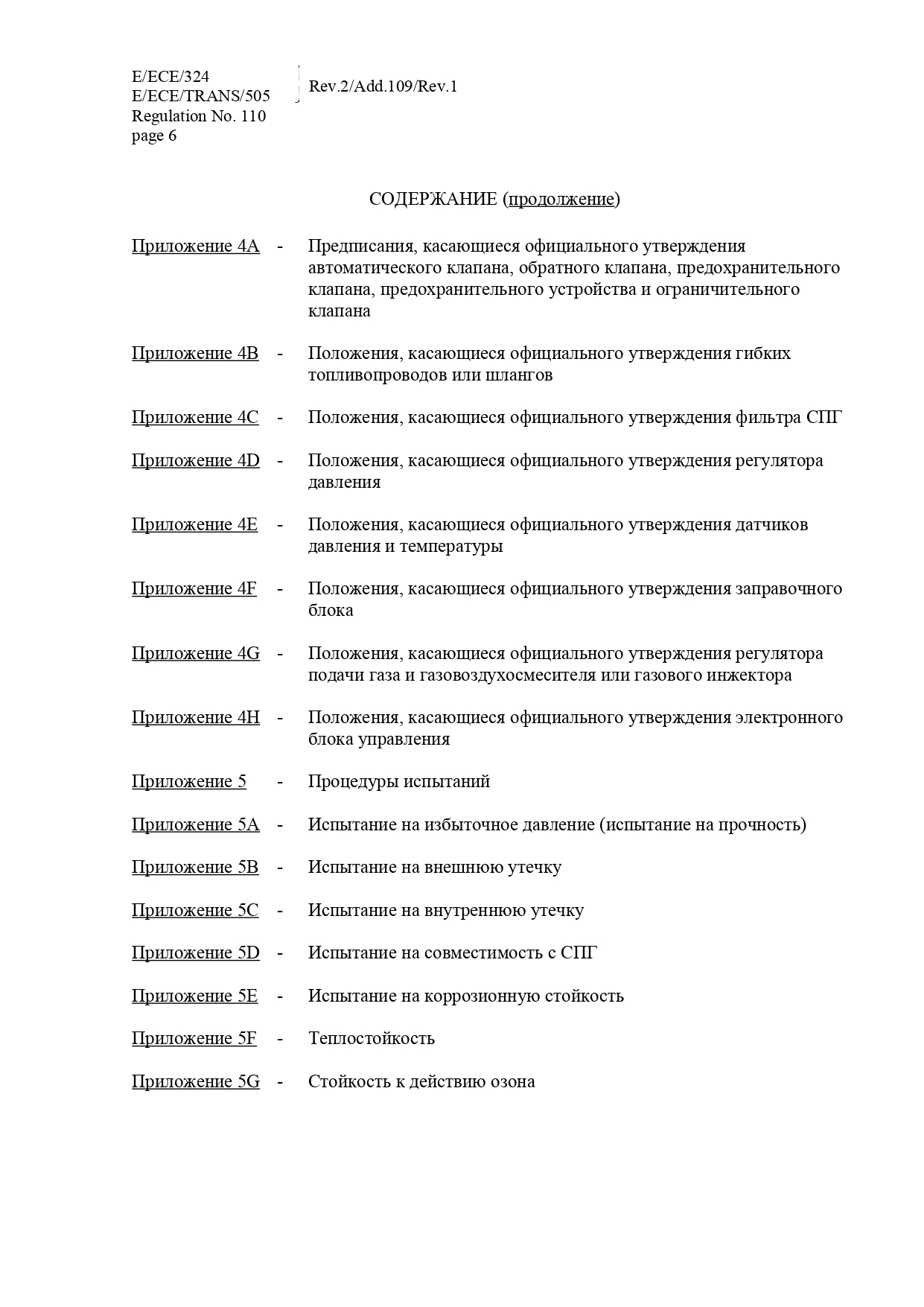

Протоколы испытаний для сертификации машин и транспортных средств

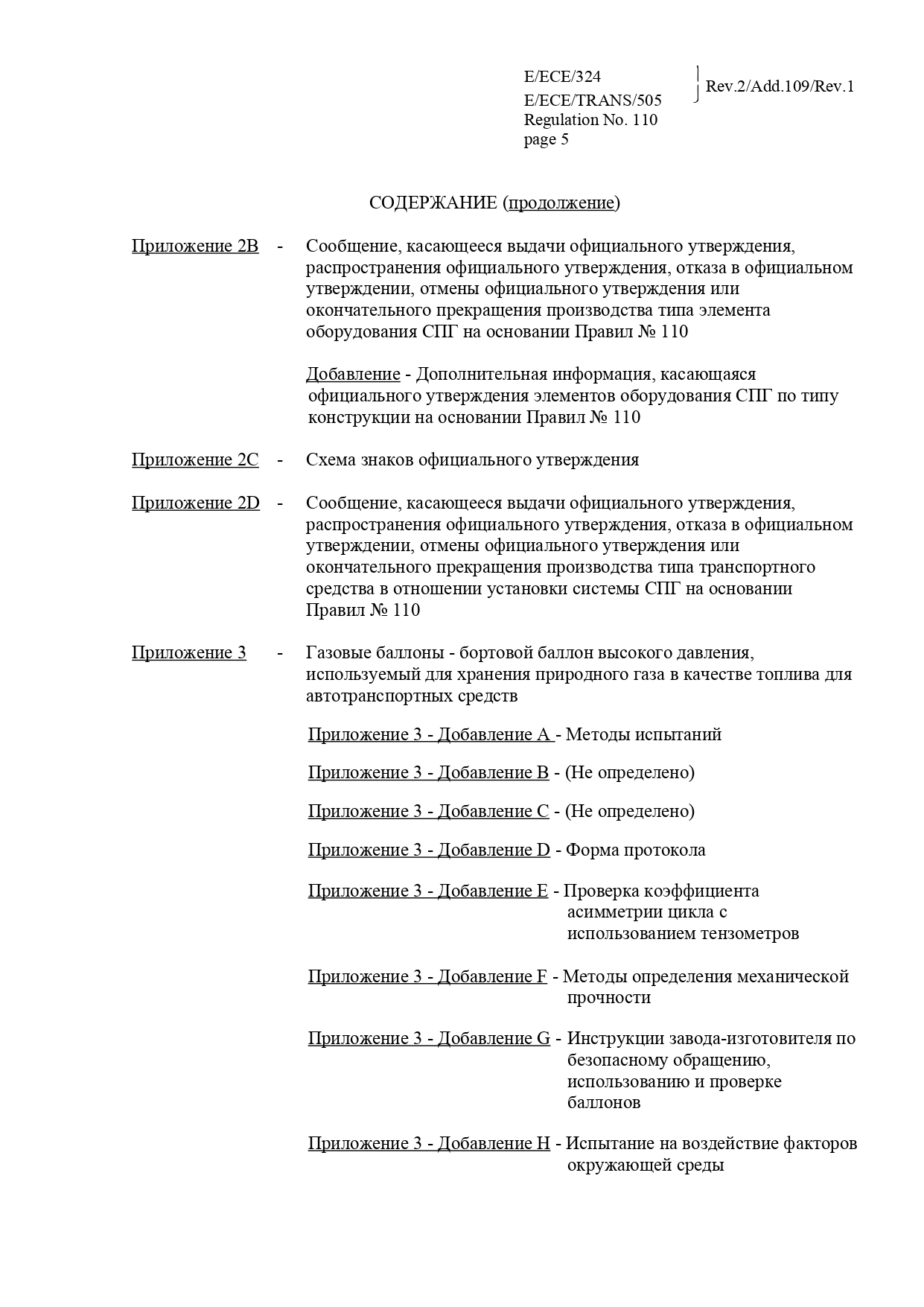

Протоколы испытаний для сертификации машин и транспортных средств: оформляем под ключ

Протоколы испытаний для сертификации машин

Посмотреть документ

Область применения

Часть I — компоненты системы СПГ и КПГ

Требования касаются элементов специального оборудования транспортных средств категорий M и N, двигатели которых работают на компримированном природном газе (КПГ) и/или сжиженном природном газе (СПГ)

Часть II — транспортные средства категорий M и N1

Требования распространяются на транспортные средства, двигатели которых работают на компримированном природном газе (КПГ) и/или сжиженном природном газе (СПГ), в части установки элементов специального оборудования официально утвержденного типа

Класс 3 — детали среднего давления, такие как предохранительные клапаны или детали, защищенные предохранительным клапаном, включая патрубки и арматуру, в которых находится КПГ под давлением от 450 кПа до 3000 кПа (3 МПа)

Класс 4 — детали, вступающие в контакт с газом и подвергаемые давлению ниже 20 кПа

Класс 5 — детали, подвергаемые воздействию температур, которые могут достигать −40 °C и ниже

Класс 6 — детали высокого давления, включая патрубки и арматуру (за исключением баллонов для КПГ), в которых находится КПГ под давлением выше 26 МПа

Класс 1 — детали среднего давления, включая патрубки и арматуру, в которых находится КПГ под давлением от 450 кПа до 3000 кПа (3 МПа)

Класс 2 — детали низкого давления, включая патрубки и арматуру, в которых находится КПГ под давлением от 20 кПа до 450 кПа

Класс 0 — детали высокого давления, включая патрубки и арматуру, в которых находится КПГ под давлением от 3 МПа до 26 МПа

Классификация элементов специального оборудования

Рабочее давление — максимальное давление, на которое рассчитан элемент оборудования и на основе которого определяется прочность рассматриваемого элемента

Многофункциональный элемент оборудования — любой из упомянутых выше элементов специального оборудования, выполненный в одном узле или установленный вместе в качестве единого элемента

Система КПГ — комплект элементов оборудования (резервуар(ы) или баллон(ы), клапаны, гибкие топливопроводы и т. д.) и соединительных деталей (жесткие топливопроводы, фитинги и т. д.), установленных на транспортных средствах, двигатели которых работают на компримированном природном газе (КПГ)

Система СПГ — комплект элементов оборудования (баки, клапаны, гибкие топливопроводы и т. д.) и соединительных деталей (топливопроводы, фитинги и т. д.), установленных на транспортных средствах, двигатели которых работают на сжиженном природном газе (СПГ)

Основные определения

Элементы специального оборудования

Гибкие и жесткие топливопроводы, фитинги и вентиляционные шланги

Фильтры, теплообменники/испарители, датчики давления и температуры

Электронные блоки управления и сигнализаторы природного газа

Топливные насосы (для СПГ) и газонепроницаемые кожухи

Клапаны и регуляторы давления (автоматические, ручные, предохранительные)

Газоснабжающие устройства, форсунки, инжекторы, топливные рампы

Резервуары (баллоны и баки) и вспомогательное оборудование к ним

Требования к транспортным средствам

Система безопасности. Обязательно наличие автоматического запорного клапана, перекрывающего подачу газа при выключении двигателя, и ручного вентиля для технического обслуживания

Электрооборудование. Все компоненты изолируются и защищаются от искрообразования

Крепление. Узлы должны выдерживать перегрузки при ускорении, торможении и столкновениях

Газонепроницаемость. Арматура баллонов размещается в герметичных кожухах с вентиляцией наружу кузова

Размещение баллонов. Размещение должно исключать риск нагрева, ударных нагрузок, коррозии и иных воздействий, способных повлиять на работоспособность системы. Баллоны устанавливаются в местах, обеспечивающих их защиту от механических повреждений и безопасную эксплуатацию в составе транспортного средства

Правила устанавливают строгие технические требования, касающиеся конструкции, монтажа и эксплуатации оборудования:

Заявления на официальное утверждение типа

Технического описания транспортного средства и установленного оборудования

Чертежей элементов системы с указанием материалов и характеристик

Схем установки и соединения газовых магистралей

Инструкции по монтажу и эксплуатации

Образцов компонентов для испытаний

Процедура сертификации

Все документы оформляются по установленным требованиям ЕЭК ООН и должны содержать данные, позволяющие однозначно идентифицировать продукцию.

Официальное утверждение типа проводится на основании результатов испытаний и анализа представленной документации:

Необходимые испытания для подтверждения соответствия ЕЭК ООН №110

Испытания на коррозионную стойкость. Проверка в условиях соляного тумана и кислотных сред

Проверка герметичности. Контроль утечек с использованием газоанализаторов

Криогенные испытания. Проверяется работоспособность систем СПГ при криогенных температурах

Испытания на виброустойчивость. Проверка всех элементов системы на устойчивость к вибрациям, характерным для эксплуатации на транспортном средстве

Огневое испытание (Bonfire Test). Баллон подвергается воздействию открытого пламени и система безопасности должна сработать штатно, предотвратив разрушение

Циклические испытания. Имитируют многократные циклы заправки и опустошения для оценки усталости материалов

Гидравлическое испытание на разрыв. Проверяет запас прочности баллонов при превышении рабочего давления

Каждый тест подтверждает соответствие конкретных компонентов установленным требованиям безопасности.

Подтверждение соответствия проводится через серию испытаний, направленных на проверку прочности, герметичности и устойчивости оборудования к внешним воздействиям. Основные этапы:

Порядок проведения испытаний

Наша команда возьмет на себя весь процесс проведения испытаний в соответствии с Правилами ЕЭК ООН № 110. Мы обеспечим достоверность и надежность результатов, корректное оформление протоколов и соблюдение всех процедур. Вы сэкономите свое время и сможете уверенно вывести продукцию на внутренний и международный рынки.

Подготовка образцов оборудования и технической документации

Проведение лабораторных и стендовых испытаний по утвержденным методикам

Составление протокола испытаний с результатами и выводами

Передача протоколов в административный орган для рассмотрения

Присвоение знака официального утверждения — буква E в круге с кодом страны и обозначением 110R

Готовы к быстрому и успешному одобрению?

Мы проведем все необходимые испытания для вас

Сертификат соответствия выдается бессрочно, но сохраняет силу только при условии стабильности конструкции и характеристик оборудования.
Производитель обязан соблюдать принцип соответствия производства (Conformity of Production, COP) — серийные изделия должны полностью соответствовать испытанным образцам.

Инспекционный контроль проводится сертификационными органами раз в один-два года. Если в конструкцию оборудования или систему установки вносятся изменения, организация уведомляет орган по сертификации, который определяет необходимость повторных испытаний.

Заключительные положения

Срок действия сертификата соответствия ЕЭК ООН №110
